套管换热器

产品介绍
   我公司SCE系列螺旋套管换热器专为中小型冷热水机组设计制造,输出空调用冷热水。该系列共有24个型号,制冷量从5Kw到125Kw。由于具备独特优点,所以在风冷冷热水机组、水源热泵、水环热泵、户式空调等产品中得到广泛应用。
   换热管为特定螺距的螺旋结构,并外套无缝流体钢管,钢管进行热镀锌处理。
   换热螺旋管束以外套钢管轴线为中心对称布置.这种设计,使得换热器在成形后,各管程长度,均布性,换热管的完好性,以及边界传热性均匀一致.
   换热管束以外套管轴线为中心对称布置,为具有特定螺距的螺旋结构。这一结构使得在换热器成形后,各管程长度、完好性、可靠性及传热边界条件均匀一致。除此以外,在螺旋管与内螺纹的共同作用下,管内产生与主流方向垂直的二次环流。螺旋管束与外套管的间隙构成具有螺旋特征的复杂异形流道,使循环水产生强烈的二次环流。两侧的二次环流使传热得到显著强化。
产品特点
  1. 选材考究,运行可靠
   换热管选用符合GB/T8890-1998的优质低肋内螺纹铜管。外套管选用符合GB/T8163-1987的优质无缝流体管,内壁光滑,并进行热镀锌处理。与焊接钢管相比,无缝管没有因长期运行中的振动和压力冲击造成焊缝开裂的危险,也没有焊缝内壁毛刺扎破铜管的危险,长期运行高度可靠。
  2、耐压抗震,不易变型
   制冷系统在实际运行中,受温度波动,启停循环、热泵融霜、膨胀阀调节等因素的影响,内部压力始终处于频繁的交替变化过程下。在较高或频繁化的压力下,板片结构的换热器极易产生震荡变形和疲劳破坏。而螺旋状圆管结构抵抗压力冲击和承受高压的能力要高得多。所以套管换热器更能适应制冷系统实际运行工况的复杂性。
  3. 结构灵活,布置方便
   螺旋套管蒸发器在结构灵活性上具有独特的优势,因为套管的外形几乎可以根据用户需要加工成任意形状,进出口接管的位置和方向也是如此。而且尽管套管蒸发器占地面积较大,但内部是空的,可以布置系统中的其它部件。另外,在越来越多的场合,用户要求尽量降低换热器的高度,螺旋套管蒸发器能够很好地符合用户的设计需要。
  4.回油顺畅,安全性高
   螺旋套管换热器的制冷剂流程中,没有大幅度上升的通道,润滑油即使在小流量的情况下亦能安全地返回压缩机,不会因为滞油而导致换热面积减少、阻力增大、运行失稳、压机毁坏等各种危险。
  5.耐脏耐垢,不易堵塞
   由于螺旋套管换热器中换热管采用特定的螺旋结构,这一结构的设计使得换热管水侧流道具有较大的截面尺寸,能容许水中夹带较大直径的泥沙、纤维及其它杂质通过,造成堵塞的可能性小,同时因水质较硬造成系统堵塞的可能性也很小。更不会因为长期运行而造成换热性能大幅下降,所以更能适应制冷系统实际运行工况的复杂性。
  6.节省费用,降低成本
   螺旋套管换热器在制冷过程中工艺简单易保,并且管路内焊接处极少,所以在运行过程中不会因质量产生大量的售后服务,并且与其它换热器相比,成本远远低于其它换热器。
  7、回路,多组合
   该产品可根据设计者的需要制作成单水、双氟或多氟,回路亦可多个并连组合。
            螺 旋 套 管 换 热 器 参 数 表

型号\项目

制冷量 kw
制热量 kw
水流量 m3/h
水阻力 kPa
参考压机 hp
SCE05
5.3
6.2
0.89
<40
2
SCE06
6.1
7.0
1.0
<40
2.5
SCE08
7.8
9.1
1.3
<40
3
SCE10
10.2
11.5
1.7
<40
4
SCE13
12.7
14.4
2.1
<40
5
SCE15
15.1
16.9
2.6
<40
6
SCE18
17.8
19.7
3.0
<40
7.5
SCE20
20.2
22.5
3.5
<40
8
SCE23
22.8
24.7
3.9
<40
9
SCE25
25.2
28.1
4.3
<40
10
SCE28
27.7
31.2
4.7
<40
11
SCE30
30.1
33.7
5.2
<40
12
SCE35
34.5
38.2
5.9
<40
14
SCE40
41.0
45.7
6.9
<40
16
SCE45
45.8
51.3
7.7
<40
18
SCE50
50.6
56.7
8.6
<40
20
SCE55
55.7
62.3
9.4
<40
22
SCE60
60.4
67.5
10.3
<40
25
SCE63
62.7
70.2
10.8
<40
25
SCE75
77.2
86.3
12.9
<40
30
SCE90
91.6
102.7
15.4
<40
35
SCE100
101.3
113.5
17.1
<40
40
SCE110
110.8
124.4
18.9
<40
45
SCE125
125.4
140.8
21.4
<40
50
说明: 工作压力:水侧:<10bar,制冷剂侧:<30bar。
试验工况:环境温度35℃,进水温度12℃,出水温度7℃。
工  质:R22,蒸发温度2℃。

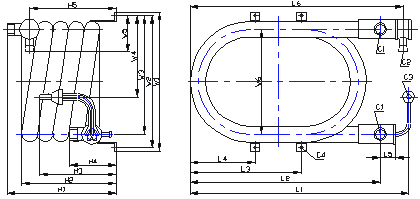

        套管换热器外形及安装尺寸(SCE05-63)

SCE05
SCE06
SCE08
SCE10
SCE13
SCE15
SCE18
SCE20
SCE23
SCE25
SCE28
SCE30
SCE35
SCE40
SCE50
SCE60
SCE45
SCE55
SCE63
氟路入口
C3
12
12
16
19
25
L1
496
589
736
1007
991
W4
178
218
244
305
413
H3
205
205
209
225
245
氟路出口
C2
16
19
22
25
40
L6
485
574
721
987
996
H5
230
235
215
195
305
W5
82
96
114
125
153
水路入口
C1
3"/4
1"
1"
11"/2
2"
W6
214
282
320
400
500
H1
277
293
283
275
405
L2
429
512
654
905
876

水路出口
C1
3"/4
1"
1"
11"/2
2"
W3
245.5
318
364
455
563
H4
112
125
139
155
183
L2
429
512
654
905
876
放气阀位置
L5
37
42
42
53
53
固定尺寸
C4
7×12
7×12
9×15
9×15
13×20
L4
136
175
199
250
310
L3
261
300
419
610
535
W2
277
354
408
510
626

说明: 1、C1的接口为外螺纹,亦可焊接法兰盘;
2、C2、C3的接口为扩口内径;
3、以上尺寸为未包保温前的尺寸;
4、可按客户的设计要求制作。
双回路螺旋套管换热器的安装尺寸
SCE06D
SCE10D
SCE15D
SCE20D
SCE25D
SCE30D
SCE40D SCE45D
SCE50D SCE55D
SCE60D SCE63D
A
40
40
40
40
60
B
42
42
52
64
74
C
Ф9.52
Ф12
Ф12
Ф16
Ф19
D
Ф12
Ф16
Ф16
Ф19
Ф25
注:其它尺寸参考SCE系列新产品

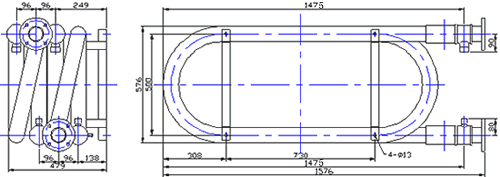

        套管换热器外形及安装(SCE75-125)

注:
1、本产品基本形式为单水或双氟回路,也可做单氟回路
2、氟路入口Ф25(扩口内径),出口Ф40(内径)
3、水路入口为2 1/2'' 法兰
4、图示尺寸为未包保温前的尺寸
5、以上尺寸如有变化,恕不另行通知
